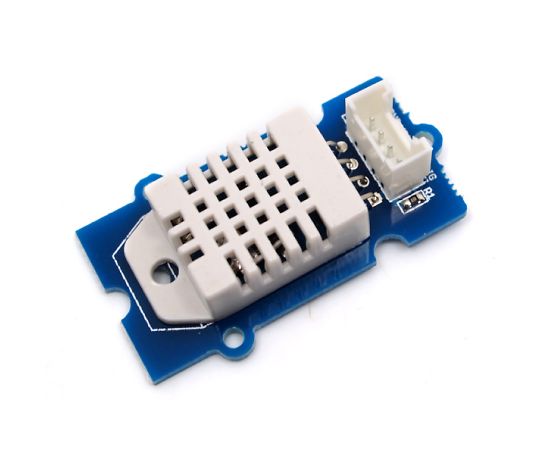

GROVE - 디지털 온도/습도 센서 Pro 101020019 1개

GROVE 시스템의 디지털 온도・습도 센서의 상위 기종입니다. 센서는 AM2302를 사용합니다. 5%-99%RH의 습도를 ±2%RH의 정확도와 ±0.1%RH의 분해능으로 감지할 수 있습니다. 또 온도 센서도 갖추고 있어 -40~80℃의 범위에서 정확도±0.5℃, 분해능 0.1℃의 검지를 할 수 있습니다. 인터페이스는 AM2302 고유의 1선식 직렬 통신입니다. 자세한 내용은 데이터 시트나 샘플 프로그램 등에서 확인하십시오. GROVE System이란? 다양한 전자 부품을 통일한 외형의 기판에 실장해 간단히 정해진 케이블로 접속하는 것만으로 사용할 수 있는 상태로 모듈화한 제품군입니다. 주로 학습용으로 브레드보드등을 사용한 종래의 방법에 비해 불필요하게 부품의 실장에 시달리지 않고 간단하게 신속하게 기능을 끌어낼 수 있습니다. Arduino 등 마이크로 컴퓨터 중심의 시스템과 비슷하지만 GROVE는 특정 MCU를 중심으로 한 것이 아니라 센서와 스위치, 디스플레이 등 주변 장치를 개별적으로 구현한 모듈이 주체입니다. 이 때문에 Arduino나 LPCXpresso, mbed나 소형 Linux PC 등 다양한 시스템에 응용 가능합니다. 각 시스템에 해당하는 브리지용 차폐도 제공됩니다. 각 모듈에는 기본적으로 하나의 부품만 실장되어 있어 매우 간단합니다. 필요한 문서 및 샘플 프로그램은 제공되거나 다운로드에서 사용할 수 있습니다. 연결은 모든 모듈에서 공통화된 케이블로만 연결됩니다. Arduino 등 전용 브리지용 실드를 사용하면 새로운 어셈블리를 자작하지 않고 GROVE 시리즈의 모듈과 케이블을 조합하는 것만으로 목적에 맞는 주변 디바이스를 추가할 수 있습니다. seeedstudio의 제품으로 seeeduino라는 Arduino 호환 제품을 사용하면 처음부터 GROVE용 커넥터가 탑재되어 있어 샘플 코드 등 Arduino의 자산도 이용할 수 있습니다. seeeduino에는 mbed 호환도 있습니다. http://www.seeedstudio.com/wiki/GROVE_System ◎모듈 부속의 샘플 스케치로 동작 확인이 가능합니다. Arduino와 함께 사용할 경우 제조업체 사이트에 게시된 샘플 스케치를 사용하여 동작을 쉽게 확인할 수 있습니다. GROVE 모듈의 장치별 세세한 프로그램이 라이브러리화되어 있기 때문에 간단한 설명으로 장치의 기능을 이동할 수 있습니다. 다만 메인 스케치는 어디까지나 모듈의 동작 확인과 라이브러리의 사용법의 참고용입니다. 최소한의 동작을 확인할 수 있는 것만으로 그대로는 실용적이지 않은 경우도 있습니다. ◎Arduino IDE의 스케치 예를 그대로 사용할 수 있는 모듈도 있습니다. 예를 들어 Grove - Servo (ROB08211P)의 경우 샘플 스케치는 Arduino IDE의 (파일) - (스케치 예) -SERVO-SWEEP를 그대로 인용합니다. 이 경우, 직접 메이커 사이트상에 샘플 스케치의 기재는 없습니다. ◎ 샘플 스케치를 움직이기 위해 여러 개의 GROVE 모듈이 필요할 수 있습니다. 대부분의 GROVE 모듈은 제조업체 사이트에 사용법 설명이 있습니다. 샘플 스케치를 사용하는 경우 설명의 대상이 되는 모듈 외에 여러 모듈이 필요할 수 있습니다. 샘플 스케치를 이용하는 경우는 메이커 사이트에서 미리 주변의 셋업을 확인해 필요한 것을 확인해 주세요. ◎Arduino 외 마이크로 컴퓨터의 하드웨어와 프로그래밍 지식이 필요합니다. GROVE 시스템은 연결 커넥터를 통합하여 마이크로 컴퓨터 주변 장치의 구현을 크게 단순화합니다. 다만, 몇개의 모듈을 정해진 대로에 조합해 소프트웨어를 인스톨하면 희망대로의 세트가 완성된다고 하는 것은 아닙니다. PC와의 대비로 말하면 어플리케이션 소프트웨어가 준비되어 있지 않은 상태입니다(※개별 모듈의 동작 확인용 Arduino 샘플 스케치와 드라이버에 상당하는 라이브러리는 있습니다.) 예를 들어, LCD 디스플레이의 온도계를 만드는 경우 Arduino 및 GROVE 확장 실드, 온도 센서 모듈, LCD 모듈, 연결 케이블, 전원이 있으면 하드웨어는 갖추어져 있지만, 그들을 어떻게 연결하여 조합하는지에 대한 설명과 원하는대로 동작하는 샘플 스케치가 준비되어 있는 것은 아니다. 커넥터에 할당된 신호는 모듈에 구현되는 장치에 따라 다르며 여러 가지 변형이 있습니다. 버스로서 복수의 디바이스가 공유 가능한 I2C나, 디바이스와 마이크로 컴퓨터는 일대일이라도 사양이 통일된 UART와 같은 것도 있으면, LED나 볼륨 등 특정의 GROVE 모듈 독자적인 사양의 경우도 있습니다. 하드웨어를 이해한 소프트웨어를 프로그램하여 원하는 대로의 기능 실현을 목표로 합시다.
