ＫＧ　【売切廃番】ウォームホイール　Ｇ２Ａ　４０Ｌ１−１４　モジュール２．０　圧力角２０度（並歯）　G2A 40L1-14　1 個

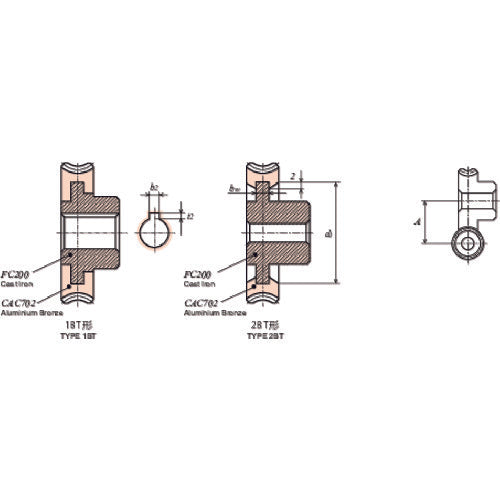

カタログ品番：G2A 40L1-14　特長：●歯形：並歯、圧力角：20°のウォームホイールです。　用途：●一般産業機械、医療機器、食品機械などに。　仕様：●モジュール：2●歯数比：40●歯数：40●かみ合いピッチ円直径(mm)：φ80●穴径(mm)：φ14●歯形：並歯●形状：1BT●歯幅(mm)：20●歯先円直径(mm)：φ87●全長(mm)：38●ハブ長さ(mm)：18●ハブ外径(mm)：φ45●のどの直径(mm)：φ84●かみ合い中心距離(mm)：55.5●ねじれ方向：L●ウォームのねじれ方向および条数(mm)：L1●ウォームのねじれ方向および条数：L1●圧力角：20°　材質／仕上：●CAC702アルミニウム青銅鋳物　注意：●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
