키네마틱 미러 홀더 적응 소자 사이즈 φ25mm・φ25.4mm MHG-HS25 1개

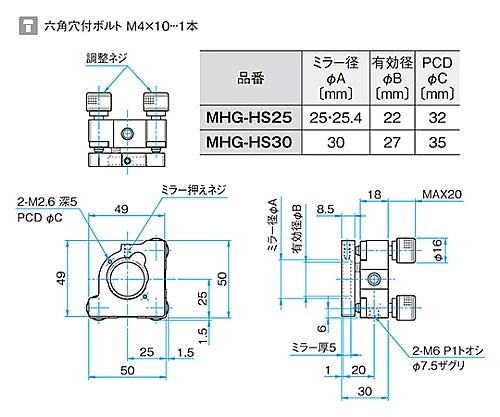

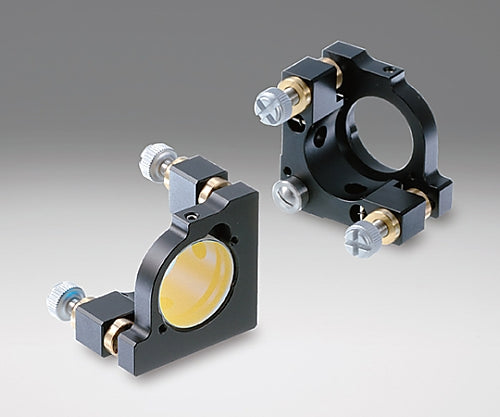

2장의 판으로 구성되어 있는, 매우 심플한 형태의 키네마틱 미러 홀더입니다. 구조가 간단하기 때문에 시간 경과 및 온도 변화가 우수합니다. 레이저 공진기 및 간섭계의 미러 홀더로 사용할 수 있습니다. 고안정형 미러 홀더의 MHG-HS와 양산형 미러 홀더의 MHG-MP의 2 종류가 있습니다. 고안정형(MHG-HS)은 나사의 손잡이가 크고, 2개의 작용점 외에 지점도 조정할 수 있으며, 미러의 수직 방향의 변위도 조정할 수 있습니다. MHG-HS 타입 이외에는 조정 나사에 세트 볼트식의 잠금 기구가 붙어 있습니다. 미러를 고정할 때 발생하는 응력을 가감할 수 있도록 미러 측면을 3개소에서 고정하는 유지 방법을 채용하고 있습니다. 나사 링 등에 의한 유효 직경의 제약이 없기 때문에, 반사광이나 투과광으로 큰 유효 직경을 얻을 수 있습니다. 포스트 스탠드(PST：별매)나 첨단 M6의 로드(RO：별매)에 설치됩니다. 양산형(MHG-MP)은 플레이트나 스테이지에 M4 나사로 직접 고정할 수 있습니다. ※양산형(MHG-MP)의 회전 중심은 미러의 외측(홀더의 지점)에 있습니다. ※고안정형(MHG-HS)은 평평한 면에 고정하는 경우는 로드 설치용 플레이트(MHG-**BPRO)를 사용해 주십시오. ※로드 설치용 플레이트(MHG-**BPRO)를 사용하면 광축은 10mm 높아집니다. ※미러 프레임의 부착은 미러의 이면측이 되기 때문에, 미러의 두께가 바뀌면 반사면의 위치도 바뀝니다. 【<키네마틱 미러 홀더> 공통 사양】 주요 재질: 알루미늄(MHG-MP12.7만 신추) 표면 처리 : 블랙 알루마이트 (MHG-MP12.7만 슈퍼 블랙 크롬) 【개별 사양】 적응 소자 사이즈：φ25mm・φ25.4mm 적응 소자 두께：3～5mm 조정 축수:3축 조정 범위 : ±3° 조정 범위 회전：±3° 분해능 회전：약 0.39°/회전 분해능 : 0.39°/회전 질량: 0.12kg RoHS 적합품
