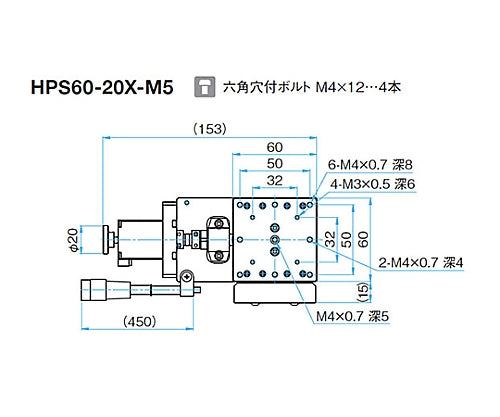

고성능 스테이지 60×60mm HPS60-20X-M5 1개

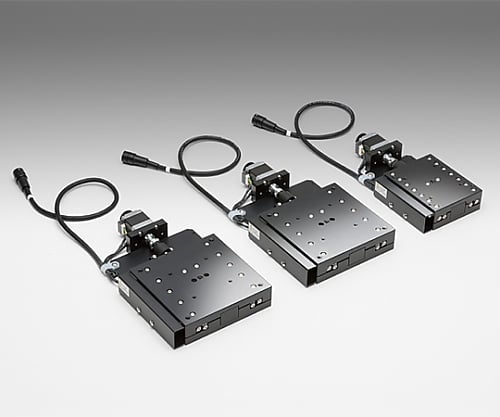

볼 나사와 볼 가이드를 채용한, 고정밀도・내구성이 뛰어난 자동 직동 스테이지입니다. 볼 나사를 채용한 것으로, 종래의 TSDM 시리즈보다 내구성을 향상했습니다. 크로스롤러 가이드를 동사 독자적인 고정밀도 일체형으로 변경하는 것으로 TAMM 시리즈보다 저가격을 실현했습니다. 【＜고성능 스테이지＞공통 사양】 모터 타입：5상 스테핑 모터 0.75A/상(오리엔탈 모터(주)) 모터 품번：PK523HPB-C12(□28mm) 모터 스텝 각도: 0.72° 센서 전원 전압：DC5V～＋24V±10% 센서 소비 전력: 60mA 이하(1 센서당 20mA 이하) 센서 제어 출력：NPN 오픈 컬렉터 출력 DC30V 이하 50mA 이하, 잔류 전압 0.4V 이하(부하 전류 16mA시) 잔류 전압 0.7V 이하(부하 전류 50mA시) 센서 출력 논리 : 차광 시 : 출력 트랜지스터 OFF(비도통) : 리미트 센서, 차광 시 : 출력 트랜지스터 ON(도통) : 원점 센서 적응 드라이버: SG-5M, SG-5MA, SG-55M, SG-55MA, SG-514MSC, MC-7514PCL 적응 컨트롤러: GSC-01, GSC-02, SHOT-702, GIP-101, SHOT-302GS, SHOT-304GS, HIT-M·HIT-S, PGC-04 【개별 사양】 이동량: 20mm 테이블 표면 크기: 60×60mm 이송 나사: 볼 나사 직경 φ6mm, 리드 1mm 이동 가이드: 볼 가이드 스테이지 재질: 알루미늄 표면 처리: 블랙 알루마이트 질량: 0.6kg 분해능(Full)：2μm/펄스 분해능(Half)：1μm/펄스 MAX 속도: 10mm/sec 위치결정 정밀도: 15μm 반복 위치 결정 정밀도: ±1μm 내하중: 49N(5.0kgf) 모멘트 강성/피칭:0.4″/N･cm 순간 강성/요잉: 0.4″ 순간 강성/롤링: 0.3″ 로스트 모션: 1μm 백래시: 1μm 평행도: 30μm 달리기 평행도: 10μm 피칭: 25″ 요잉: 25″ 센서 품번：마이크로 포토 센서：GP1S097HCZ(샤프 주식회사) 리미트 센서:유(NORMAL CLOSE) 원점 센서:유(NORMAL OPEN) 근접 원점 센서: 없음 RoHS 적합품
