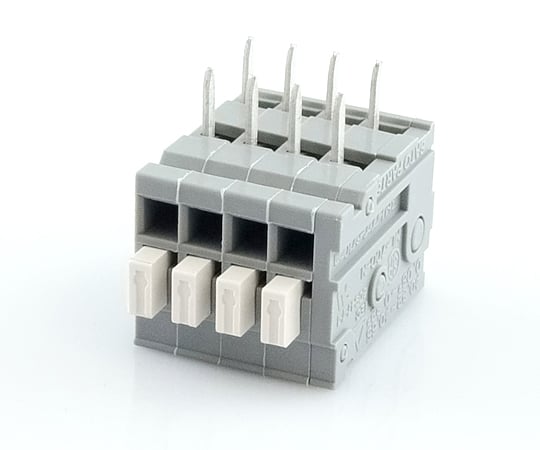

접속용 나사가 불필요한 단자대로서 「스크류리스 단자대」가 있습니다.
전선의 피복을 벗겨 단자대에 원터치로 접속할 수 있는 것으로, 결선의 작업성이 좋아집니다. 결선 또는 결선 해제는 버튼을 누르면서 삽입 구멍에 전선을 꽂거나 뽑아내는 것만으로 전용 공구는 불필요합니다.
패널 설치용, 기판 설치용, 중계용 등이 있으며, 유니버설 기판으로 실장할 수 있는 구멍 직경도 있습니다.

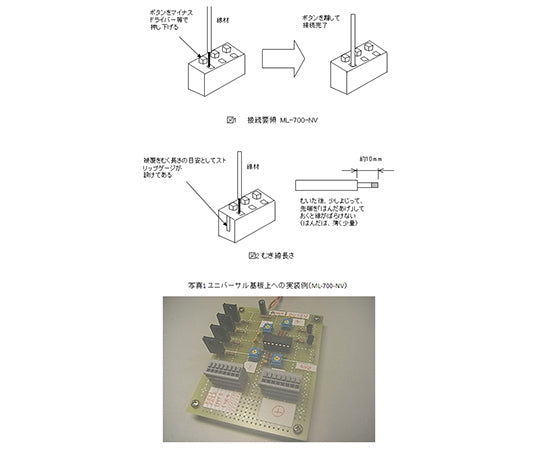

【그림 1】에 접속 요령을 나타냅니다. 버튼 조작은 손가락으로도 가능하지만 일자 드라이버를 사용하면 작업성이 좋습니다.
또 【그림 2】와 같이 선을 벗기는 길이의 기준으로서 단자대 옆에 스트립 게이지가 설치되어 있습니다. 정격: 5V-3A
극수: 4극
단자간 피치: 2.54mm
단자 브래킷: PC 단자
추천 적합 공구: 일자 드라이버(축경 φ3, 날끝 폭 2.6)
비고:세로형
