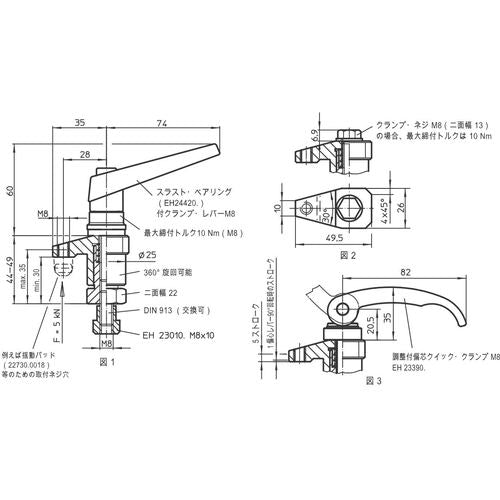

카탈로그 품번：23310.0025 특징： ●볼트나 클램프 레버를 사용하여 신속하게 손으로 클램프할 수 있습니다. ●클램프・암을 선회시키면 워크의 교환을 용이하게 할 수 있습니다. ● 컴팩트하므로 좁은 공간에서 클램프 할 수 있습니다. ●선회 방향・각도, 좌우 360°입니다. ●사이즈 25/스러스트・베어링들이, 클램프・레버 부착입니다. 사양 : ● 높이 (mm) : Max 56 ● 클램프력 (N) : 5000 ● 선회 방향 · 각도 : 좌우 360 ° ● 스트로크 (mm) : 5 ● 설치 나사 (mm) : M8 ● F = 5kN (10Nm) ● 2 가지 고정 방법이 있습니다 : T 홈과 T 너트 (DIN508)를 사용합니다. ●볼트를 사용하여 지그의 기판 등에 직접 고정한다. ● 클램프의 바닥면 전체가 평평한 면에 접하도록 설치하십시오. ●참조처 높이 조정 실린더 EH23310.이나 스페이서 플레이트 EH1107.를 사용하면 높은 위치에서의 클램프에 대응할 수 있습니다. ● 또한 낮은 위치에서 클램프하는 경우에는 요동 패드 EH22730 등을 설치하여 대응할 수 있습니다. ●최대 유지력: 5kN 재질/마무리: ● 담금질 강, 침탄 담금질, 흑염, 연마
