HALDER 스윙 클램프 사이즈 40 클램프 볼트 부착 23310.0051 1개

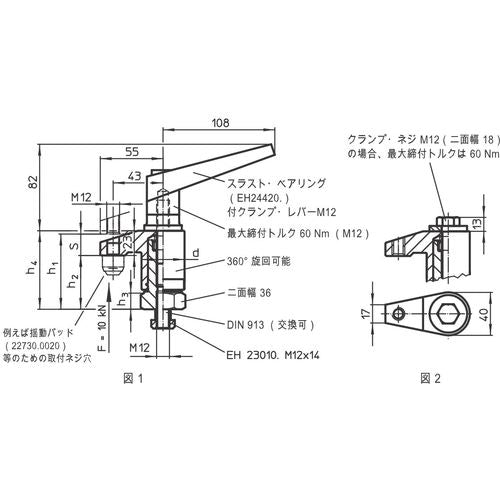

카탈로그 품번：23310.0051 특징： ●볼트를 사용하여 신속하게 손으로 클램프할 수 있습니다. ● 컴팩트하므로 좁은 공간에서 클램프 할 수 있습니다. ● 높이 조정 실린더를 사용하여 높은 위치에서의 클램프도 쉽습니다. 사양：●높이(mm)：Max 106●클램프력(N)：10000●선회 방향・각도：좌우 360°●스트로크(mm)：20●설치 나사(mm)：M12●d=40 mm / h1 max.=70 mm ●클램프 위치는 위치 결정 링 EH23310 합니다. ●위치결정링을 사용하는 경우는 치수 h2가 7mm 커집니다(스트로크 s는 마이너스 7mm). ● 두 가지 고정 방법이 있습니다 : T 홈과 T 너트 (DIN508)를 사용합니다. ●볼트를 사용하여 지그의 기판 등에 직접 고정한다. ● 클램프의 바닥면 전체가 평평한 면에 접하도록 설치하십시오. ● 클램프 높이는 h1을 초과하지 않도록 제한됩니다. ●참조처 높이 조정 실린더 EH?23310.나 스페이서 플레이트 EH?1107., EH1108.를 사용하면 높은 위치에서의 클램프에 대응할 수 있습니다. ● 또한 낮은 위치에서 클램프하는 경우에는 요동 패드 EH?22730. 등을 설치하여 대응할 수 있습니다. ●최대 유지력: 10kN 재질/마무리: ● 담금질 강, 침탄 담금질, 흑염, 연마
