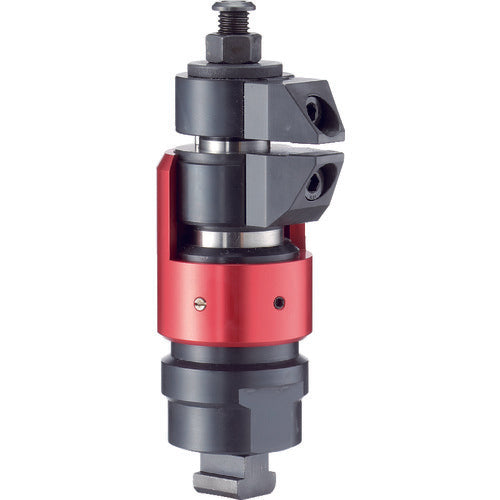

HALDER 플로팅 클램프 M12 23320.0012 1개

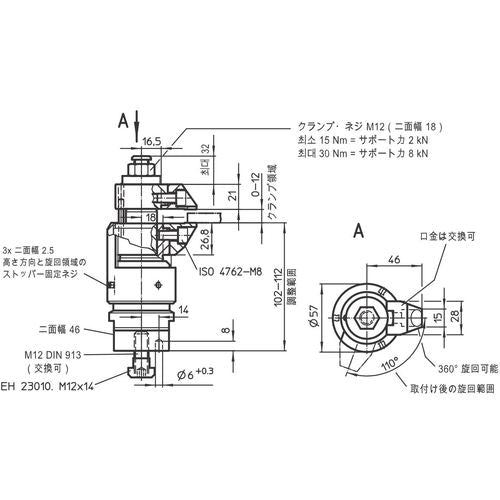

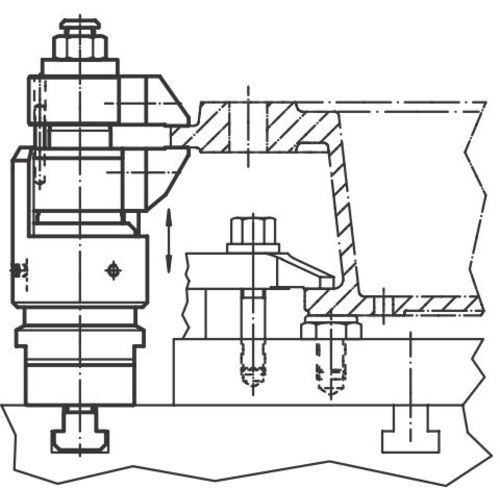

카탈로그 품번：23320.0012 특징： ●가공중의 워크의 진동을 억제합니다. ●워크의 리브나 혀 모양의 부분등을 클램프 할 수 있어 주물등의 1차 가공시에도 워크를 변형시키지 않고 클램프 할 수 있습니다. ● 23320.0012, 23320.0016은 클램프 너트를 조이면 워크가 고정되고 동시에 실린더 본체의 상하 방향이 고정됩니다. ● 23320, 0014는 워크와 실린더 본체는 별도의 클램프 너트로 고정됩니다. 용도 : ● 공작물을 지그에 3 점으로 고정 한 후, 삐걱 거리는 진동이 일어나기 쉬운 부분을 특히 클램프하고 유지하는 데 사용. 사양：●높이(mm)：Max 177●선회 방향・각도：좌우 110°●스트로크(mm)：12●클램프력(kN)：8●설치 나사(mm)：M12●8kN(30Nm) ●스토퍼(적색 커버)의 세로 방향과 회전 방향의 위치를 ​​조정해, 3개의 세트 나사로 고정한다(육각 렌치는 2면폭 2.5 mm). ●상방향에는 충분한 여유를 가지고 고정하는 것(워크의 치수 공차가 있으므로). ● 취급 클램프의 순서 : 플로팅 클램프의 구금 부분 전체를 밀어 내린다. ●구금 부분을 돌려 워크를 끼우는 위치에 가져온다(스토퍼의 위치를 ​​미리 조정해 둔다). ● 손을 떼면 아래쪽의 입금이 작은 스프링력으로 워크에 접촉한다. ●육각 너트(이면폭 18mm)를 조인다(최소 토크 15Nm, 최대 토크 30Nm). ● 이 때에 워크가 클램프되는 동시에, 구금 부분 전체가 상하 방향으로 고정된다. ●클램프의 해제는 이 반대의 순서. ●표준구금 부착 재질/마무리: ●하우징:알루미늄, 적색산화피막처리 본체 담금질강 ●본체: 담금질강, 질화처리, 망간·인산염처리, 연마 ●구금: 담금질강, 질화처리, 망간·인산염 처리 지구멍은 M12 x10의 볼트 등을 사용하여 항상 막아야 합니다.
