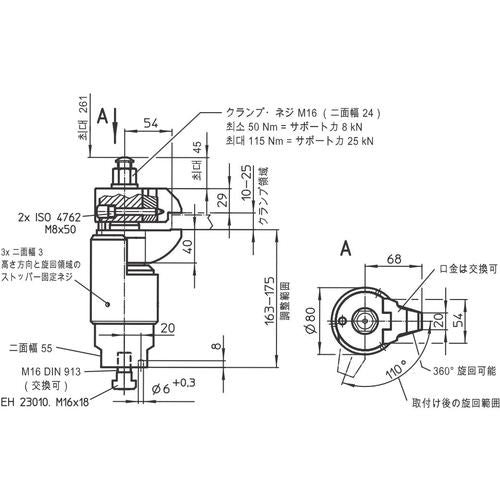

카탈로그 품번：23320.0016 특징： ●가공중의 워크의 진동을 억제합니다. ●워크의 리브나 혀 모양의 부분등을 클램프 할 수 있어 주물등의 1차 가공시에도 워크를 변형시키지 않고 클램프 할 수 있습니다. ●대형 워크의 중절삭에 적합합니다. ●하측구금은 고정입니다. ●23320.0012, 23320.0016은, 클램프·나사를 조이면 워크가 고정되고, 동시에 실린더 본체의 상하 방향이 고정됩니다 용도：●워크를 지그에 3점으로 고정한 후에, 비비 진동이 일어나기 쉬운 개소를 특히 클램프해 유지하기 위해서 사용. 사양：●높이(mm)：Max 274●선회 방향・각도：좌우 110°●스트로크(mm)：12●클램프력(kN)：25 ●설치 나사(mm)：M16 ●스토퍼(적색 커버)의 세로 방향과 회전 방향의 위치를 조정해, 3개의 세트 나사로 고정한다(육각 렌치는 2면폭 2.5 mm). ●상방향에는 충분한 여유를 가지고 고정하는 것(워크의 치수 공차가 있으므로). ● 취급 클램프의 순서 : 플로팅 클램프의 구금 부분 전체를 밀어 내린다. ●구금 부분을 돌려 워크를 끼우는 위치에 가져온다(스토퍼의 위치를 미리 조정해 둔다). ● 손을 떼면 아래쪽의 입금이 작은 스프링력으로 워크에 접촉한다. ●육각 너트(이면폭 18mm)를 조인다(최소 토크 15Nm, 최대 토크 30Nm). ● 이 때에 워크가 클램프되는 동시에, 구금 부분 전체가 상하 방향으로 고정된다. ●클램프의 해제는 이 반대의 순서. ●표준구금 부착 재질/마무리: ●하우징: 알루미늄, 적색 산화피막처리 본체 담금질 강 ●본체: 담금질강, 질화처리, 망간·인산염처리, 연마 ●구금: 담금질강, 질화처리, 망간·인산염 처리 사용하여 항상 막아야합니다.
