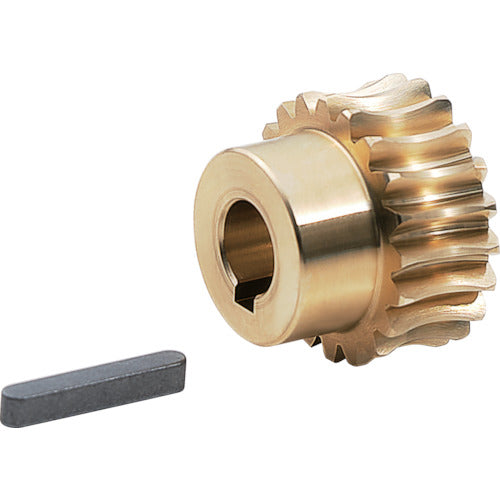

KG 웜휠 G1.5A 20R1=12 모듈 1.5 압력각 20도(병치) G1.5A 20R1=12 1개

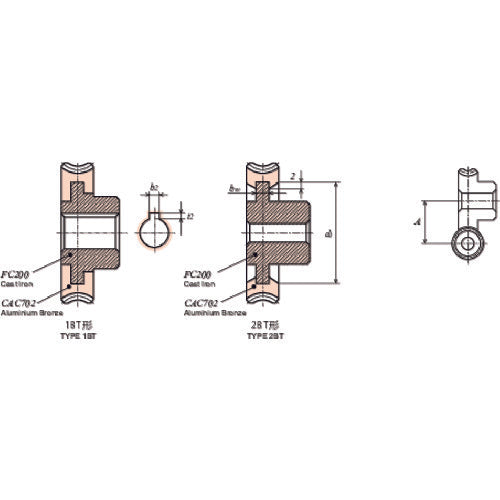

카탈로그 품번：G1.5A 20R1=12 특징：●치형：병치, 압력각：20°의 웜휠입니다. 용도 : ● 일반 산업 기계, 의료 기기, 식품 기계 등. 사양：●모듈：1.5●치수비：20●치수：20● 맞물림 피치원직경(mm)：φ30●홀경(mm)：φ12●치형：병치●형상：1B●치폭(mm)：15●치끝원직경(mm)：φ35.3●전체 길이(mm)：25● 허브 길이 ●2 )：φ33● 비틀림 방향：R●키홈 b2×t2(mm)：4×1.8●물림 중심거리(mm)：27.5●웜의 비틀림 방향 및 조수：R1●웜의 비틀림 방향 및 조수(mm)：R1●키홈 b2×t2(mm)：-재 : ●키재 주의 : ● 이상적인 맞물림을 얻으려면 웜과 웜 휠을 조립할 때 정확하게 직각을 내십시오. ● 웜과 웜휠의 맞물림에 있어서의 치면의 마찰이 크기 때문에, 가능한 한 윤활유 중에서 운전하는 방법으로 사용해 주십시오. ● 웜과 웜 휠의 비틀림 방향 및 조수는 같은 조합으로 사용하십시오. ● 웜축 및 웜휠축은 휘어지지 않도록 베어링을 가능한 한 기어에 가까운 곳에 견고하게 설계해 주십시오. ● 웜에 작용하는 축 방향 스러스트는 상당히 커지므로주의하십시오. 축방향 스러스트에 대해서는, 종합 카탈로그의 KG 기어·인포메이션을 참조 바랍니다.
