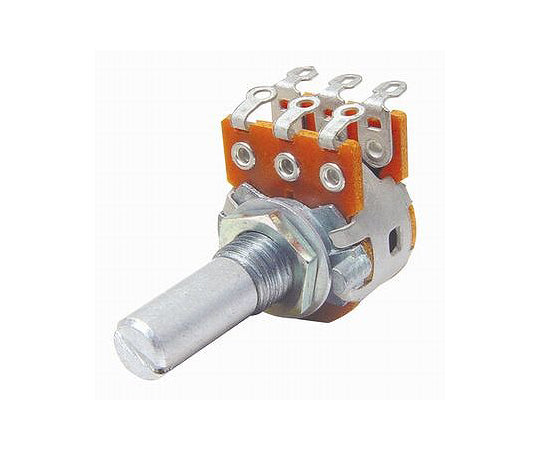

2연식 볼륨 A 특성 10kΩ R1610G-QB1-A103 1개

이 시리즈는 축 직경 φ6mm, 2연 가변 저항기입니다. 이미지 사진은 동일해도 축의 길이에 차이가 있는 경우가 있으므로 사양(수치)을 확인해 주세요. 가변 저항기는 축의 회전각과 저항의 변화의 관계에 종류가 있어, 통상은 A커브와, B커브, 드물게 C커브의 것이 사용됩니다. A 커브는 지수 변화로 오디오의 볼륨 컨트롤(음량 조정)에 최적입니다. B커브는 직선변화로 일반기기의 전압조정 등에 사용합니다. C 커브는 A 커브의 회전 방향을 반대로 한 것으로 앰프의 이득 조정 등에 사용합니다. 2연식의 볼륨으로 음량 조정용으로서 대표적인 사양(10kΩ, A커브)입니다. 패널 장착형입니다. 볼륨 일반적으로 단자에 가해지는 응력이나 열이 고장의 원인이 되므로 특히 주의합니다. 단자에 직접 와이어를 납땜합니다만 와이어가 너무 굵은 등으로 단자에 큰 힘이 가해지면 단자를 고정하고 있는 비둘기가 느슨해지기 쉽기 때문에 주의합니다. 또한, 이 타입은 저항체가 밀폐되어 있지 않고 단자 부분에서 먼지가 침입하여 트러블의 원인이 되는 경우가 있으므로 적절히 보호해 주십시오. 저항 변화 특성: A 저항값: 10kΩ 저항값 허용차: ±20% 정격 전력: 0.06W 외형：φ16mm 샤프트(φD×L):φ6×15mm 축: 홈형 기계적인 회전 각도: - 사용 온도 범위: - 설치: 패널 설치 회전 수명:- 용도: 범용, 볼륨 조정용(스테레오) 부속품: 나사, 와셔 비고：샤프트 길이 20mm품은 R1610-RB1-A103을 참조.
