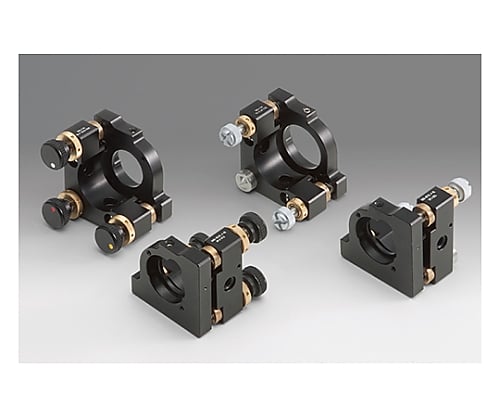

NOMI LOCK(TM) 키네마틱 미러 홀더 적응 소자 사이즈 φ50mm MHG-MP50-NL 1개

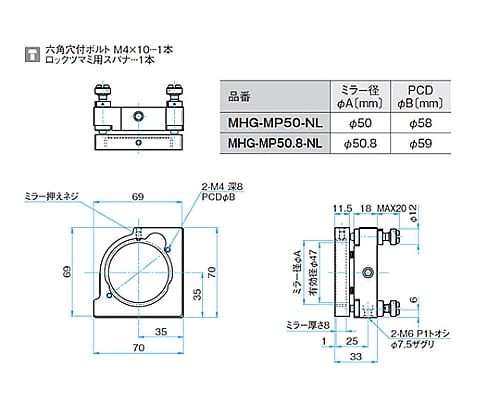

고안정형 키네마틱 미러 홀더에 동사 오리지날의 락 기구(NOMI LOCK TM 를 탑재하고 있습니다. NOMI LOCK TM 조정 나사의 토크를 가변할 수 있는 새로운 타입의 잠금 기구입니다. 간섭계나 레이저 가공 장치 등, 조정 후의 빔 변위를 문제로 하는 용도에 최적입니다. Kinematic 미러 홀더는 구조가 간단하고 강성과 안정성이 뛰어나 간섭계와 레이저 공진기에 사용됩니다. 고안정형 미러 홀더의 MHG-HS와 양산형 미러 홀더의 MHG-MP의 2 종류가 있습니다. 고안정형(MHG-HS)은 나사의 손잡이가 크고, 2개의 작용점 외에 지점도 조정할 수 있으며, 미러의 수직 방향의 변위도 조정할 수 있습니다. 간섭계에서 NOMI LOCK TM을 사용해도 광축 어긋남은 간섭 줄무늬 1개 이내에 보관됩니다. (록 조작에 의한 개인차가 있습니다) 미러를 고정할 때 발생하는 응력을 가감할 수 있도록 미러 측면을 3개소에서 고정하는 유지 방법을 채용하고 있습니다. 나사 링 등에 의한 유효 직경의 제약이 없기 때문에, 반사광이나 투과광으로 큰 유효 직경을 얻을 수 있습니다. 포스트 스탠드 PST(별매)나 첨단 M6의 로드 RO(별매)에 장착됩니다. 양산형(MHG-MP)은 플레이트나 스테이지에 M4 나사로 직접 고정할 수 있습니다. 양산형(MHG-MP)에는 NOMI IOCK TM 전용 스패너가 부속되어 있습니다. ※양산형(MHG-MP)의 회전 중심은 미러의 외측(홀더의 지점)에 있습니다. ※고안정형(MHG-HS)은 평평한 면에 고정하는 경우는 로드 설치용 플레이트(MHG-**BPRO)를 사용해 주십시오. ※로드 설치용 플레이트(MHG-**BPRO)를 사용하면 광축은 10mm 높아집니다. ※미러 프레임의 맞대기는 미러의 이면측이 되기 때문에, 미러의 두께가 바뀌면 반사면의 위치도 바뀝니다. 【＜NOMI LOCK(TM)네마틱 미러 홀더＞공통 사양】 주요 소재:알루미늄(MHG-MP12.7-NL만 신추) 표면 처리 : 블랙 알루마이트 (MHG-12.7-NL 전용 슈퍼 블랙 크롬) 【개별 사양】 적응 소자 사이즈：φ50mm 적응 소자 두께：5～8mm 조정 축수: 2 조정 범위(안내):±2° 조정 범위(회전):±2° 분해능(아오리)：약 0.26°/회전 분해능(회전)：약 0.26°/회전 질량: 0.24kg RoHS 적합품
