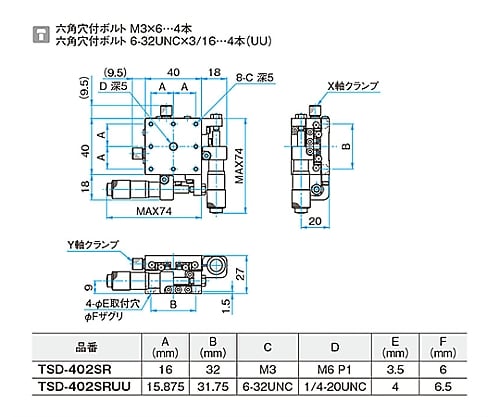

XY축 스틸 스테이지 사이즈 40×40mm TSD-402SR 1개

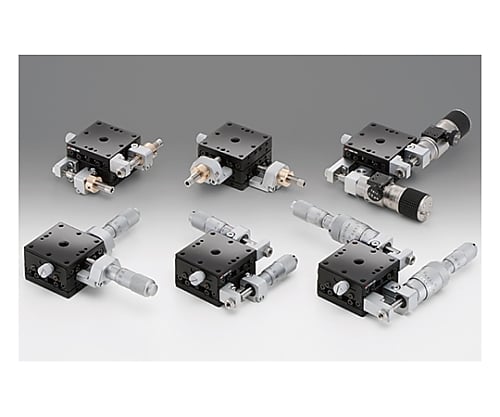

담금질된 스틸제 스테이지 본체와 이동 테이블에 직접 가이드 가공을 실시한 매우 내구성이 뛰어난 XY축 직동 스테이지입니다. 진공용 스테인리스 스테이지(TSDS-402)를 준비하고 있습니다. 품번 말미에 FP가 붙어 있는 제품은 파인 피치 스크류를 사용하고 있습니다. 일반적인 마이크로미터 헤드가 아니므로 주의하십시오. 나사 피치 0.25mm로 조작할 때는 육각 렌치 또는 별매의 손잡이 부착 육각 렌치(KCL)가 필요합니다. ※마이크로미터 헤드를 고정하고 있는 부품이나 마이크로미터 헤드의 종류에 의해 스테이지 상면으로부터 돌출하고 있는 경우가 있습니다. ※스테이지에 부착하는 시료의 형상에 의해, 고정할 수 없는 경우나 이동량을 확보할 수 없는 경우가 있으므로 주의해 주십시오. 【＜XY축 스틸 스테이지 스테이지 사이즈□40mm＞공통 사양】 테이블 표면 크기: 40×40mm 이동량:±6.5mm 이동 가이드: 볼 가이드 주요 재질: 철 표면 처리: 슈퍼 블랙 크롬 내하중：196N(20.0kgf) 이동 정밀도/직직도: 0.5μm 이동 정확도/피칭: 25″ 이동 정밀도/요잉: 15″ 허용 모멘트 하중/피칭：7.8N・m 허용 모멘트 하중/롤링：7.8N・m 허용 모멘트 하중/요잉：5.0N・m 순간 강성/피칭: 0.5″/N·cm 순간 강성/롤링: 0.5″/N·cm 순간 강성/요잉: 0.46″/N·cm 평행도: 30μm 이동 평행도: 12μm 직교도: 10μm 【개별 사양】 마이크로 조작 위치: 사이드 이동량/1회전：0.5mm 마이크로미터 최소 판독: 0.01mm 질량: 0.3kg RoHS 적합품
