XYZ축 플랫 스틸 스테이지 사이즈 60×60mm TSD-605SR 1개

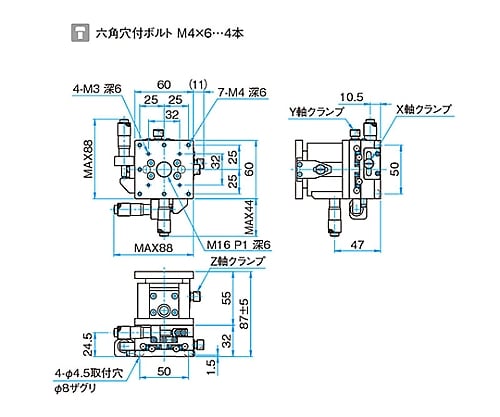

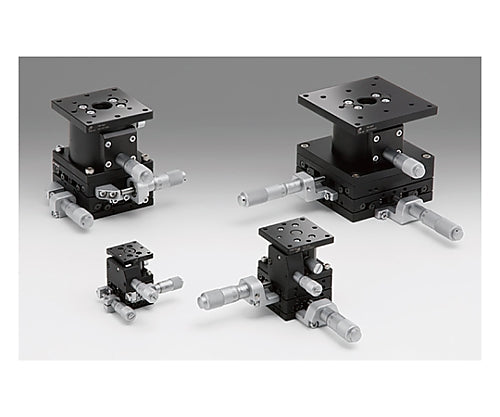

볼 가이드의 XY축 스테이지와 플랫 Z축 스테이지를 조합한 스테이지입니다. 진공용도에 사용하실 수 있는 스테인리스 타입(TSDS-605*)도 준비하고 있습니다. 품번 말미에 FP가 붙어 있는 제품은 파인 피치 스크류를 사용하고 있습니다. 일반적인 마이크로미터 헤드가 아니므로 주의하십시오. 나사 피치 0.25mm로 조작할 때는 육각 렌치 또는 별매의 손잡이 부착 육각 렌치(KCL)가 필요합니다. ※Z축은 구조상, 스테이지내의 스프링이 부하에 견딜 수 없게 늘어날 우려가 있기 때문에 천지 역전의 방향으로 설치해 사용할 수 없습니다. ※Z축은 테코의 원리를 응용한 구조이기 때문에, 이동량의 위치에 따라 눈금에 대한 이송량에 어긋남(마이크로미터 헤드 0.5mm/1회전에 대해서 ±0.02mm 정도)이 생깁니다. 【＜XYZ축 플랫 스틸 스테이지 스테이지 사이즈□60mm＞공통 사양】 테이블 표면 크기: 60×60mm 이동량: XY축±6.5mm Z축±5mm 이동 가이드: 볼 가이드 주요 재질: 철 표면 처리 : 슈퍼 블랙 크롬 + 블랙 광택 제거 이동 정밀도/직직도: 2.5μm 허용 모멘트 하중/피칭：6.9N・m 허용 모멘트 하중/롤링：6.9N・m 순간 강성/피칭: 0.81″/N·cm 순간 강성/롤링: 0.81″/N·cm 평행도: 130μm 【개별 사양】 마이크로 조작 위치: 사이드 이동량/1회전：0.5mm 마이크로미터 최소 판독: 0.01mm 내하중: 147N(15.0kgf) 질량: 1.9kg RoHS 적합품
