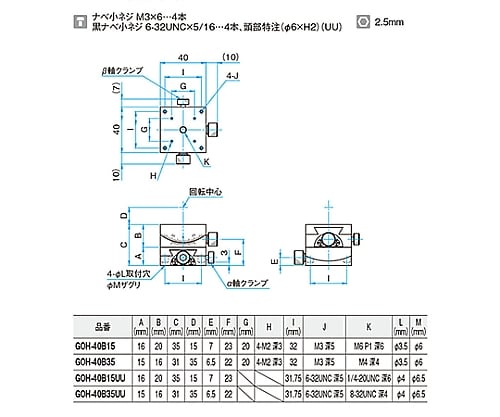

αβ軸小型薄形ゴニオステージ　サイズ40mm　15±0.1mm　GOH-40B15 1個

アリ溝にウォームギアを採用した姿勢調整（角度調整や補正）に使用するゴニオステージです。【＜αβ軸小型薄形ゴニオステージ　ステージサイズ□40mm＞共通仕様】 テーブル面サイズ：40×40mm 軸タイプ：αβ軸 移動ガイド：アリ溝方式 主要材質：シンチュウ 表面処理：スーパーブラッククロム 耐荷重：68.7N（7.0kgf） 許容モーメント荷重/ピッチング：0.9N・m 許容モーメント荷重/ローリング：0.9N・m 許容モーメント荷重/ヨーイング：- モーメント剛性/ローリング：- モーメント剛性/ヨーイング：- 平行度：100μm 【個別仕様】 回転中心高さ：15±0.1mm 角度範囲/（上）β軸：±20° 角度範囲/（下）α軸：±20° バーニア最小読取：12′ ツマミ1回転の移動量/（上）β軸：約2.83° ツマミ1回転の移動量/（下）α軸：約1.74° 回転中心変位量：φ0.1mm以下 質量：0.45kg RoHS適合品
