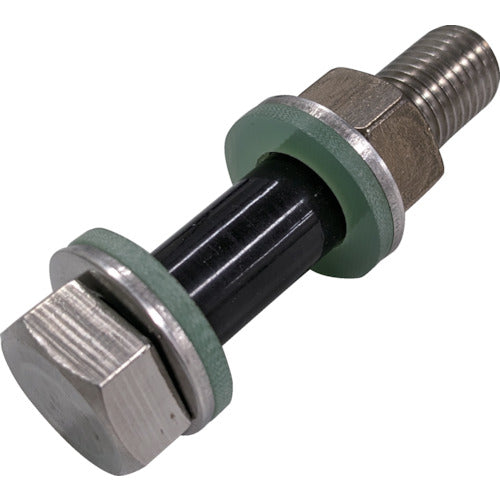

巴製作所　絶縁ボルト・ナット　ＶＳ２　Ｍ１６×７０　VS16070　1 本

カタログ品番：VS16070　特長：●絶縁材に樹脂スリーブを使用しているため、塗装と異なり剥離やピンホール等による絶縁不良が生じません。●スリーブとねじ外径がほぼ同じため、フランジのボルト穴の拡大加工が不要です。●ボルト材質は、耐食性に優れたステンレス鋼を使用しています。　用途：●建築・上下水道・空調などといった直射日光を避けた一般配管に。　仕様：●寸法(mm)d：M16●寸法(mm)L：70●寸法(mm)b：38●寸法(mm)k：10●寸法(mm)m：13●寸法(mm)S：24●寸法(mm)t1：3●絶縁スリーブ外径(mm)：16●絶縁ワッシャー外径(mm)：30●絶縁ワッシャー内径(mm)：17●絶縁ワッシャー厚さ(mm)：3●ナットねじ面：TOMコート(焼付き防止処理)●パッキン厚みが3mmの場合に対応しています。●フランジ厚みは、JIS B 2220(鋼製管フランジ)、JIS G3442-2(異形管) 、JIS G 5527(ダクタイル鋳鉄異形管)、等の規格によって異なるため、適合の有無をお問合せ下さい。●ご使用のフランジ寸法・パッキン厚みにより、寸法が変更となる場合が御座います。●特殊サイズをご使用の際はお問合せ下さい。●日本水道協会検査合格品をご希望の場合は別途お問合せ下さい。●規格：JIS B2220、JIS G3442-2、JIS G 5527など　材質／仕上：●ボルト・ナット・保護ワッシャー：ステンレス鋼●スリーブ：ポリ塩化ビニール(PVC)●絶縁ワッシャー：ガラスクロス入りエポキシ　セット内容／付属品：●ボルト・ナット・保護ワッシャー2枚・絶縁ワッシャー2枚・絶縁スリーブ(ボルト胴部に取付済み)　注意：●ステンレス鋼以外の材質は別途お問合せ下さい。●ご使用のフランジ寸法・パッキン厚みにより、寸法変更の可能性が御座います。
