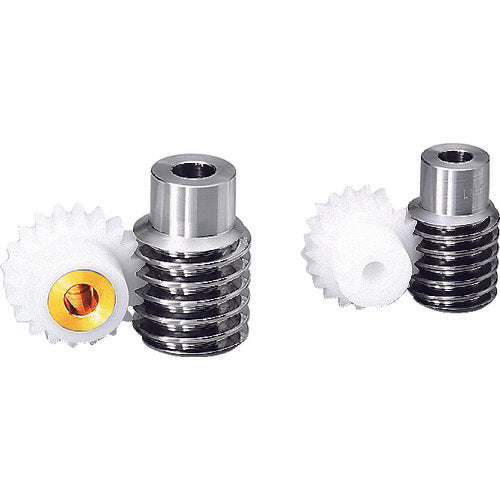

ＫＧ　ウォーム　Ｗ１．５ＳＵ　Ｒ１−Ｂ　モジュール１．５　圧力角２０度（並歯）　Ｓ４５Ｃ　精密転造仕上　W1.5SU R1-B　1 個

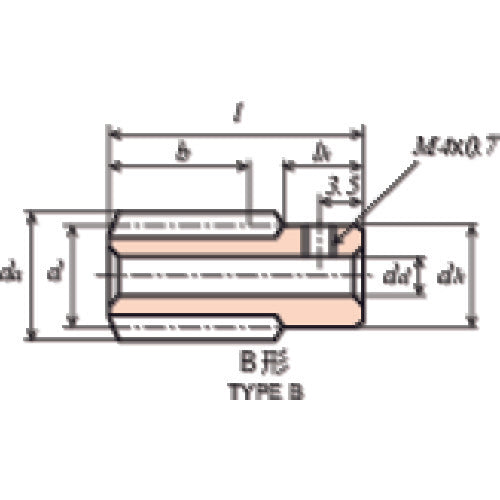

カタログ品番：W1.5SU R1-B　特長：●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°（並歯）です。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。　用途：●一般産業機械、医療機器、食品機械等に使用。　仕様：●モジュール：1.5●条数：1●基準円直径(mm)：φ25●穴径(mm)：φ10●形状：B●歯幅(mm)：30●全長(mm)：43●歯先円直径(mm)：φ28●ハブ長さ(mm)：13●ハブ外径(mm)：φ20●進み角3°26′●ウォームのねじれ方向および条数：R1●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R1●歯形：並歯●圧力角：20°　材質／仕上：●ステンレス（SUS304）　注意：●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
